690 RI / 690 RIT45

BIE 25 Línea 690 – ref. BIE25690RI / BIE25690RIT45 – EACI

BIE 25 Línea 690 – ref. BIE25690RI / BIE25690RIT45 – EACI - Vista adicional 1

BIE 25 Línea 690 – ref. BIE25690RI / BIE25690RIT45 – EACI - Vista adicional 2

Ref: BIE25690RI / BIE25690RIT45

Ficha técnica Fichas técnicas PDF

Requiere identificación

Información técnica

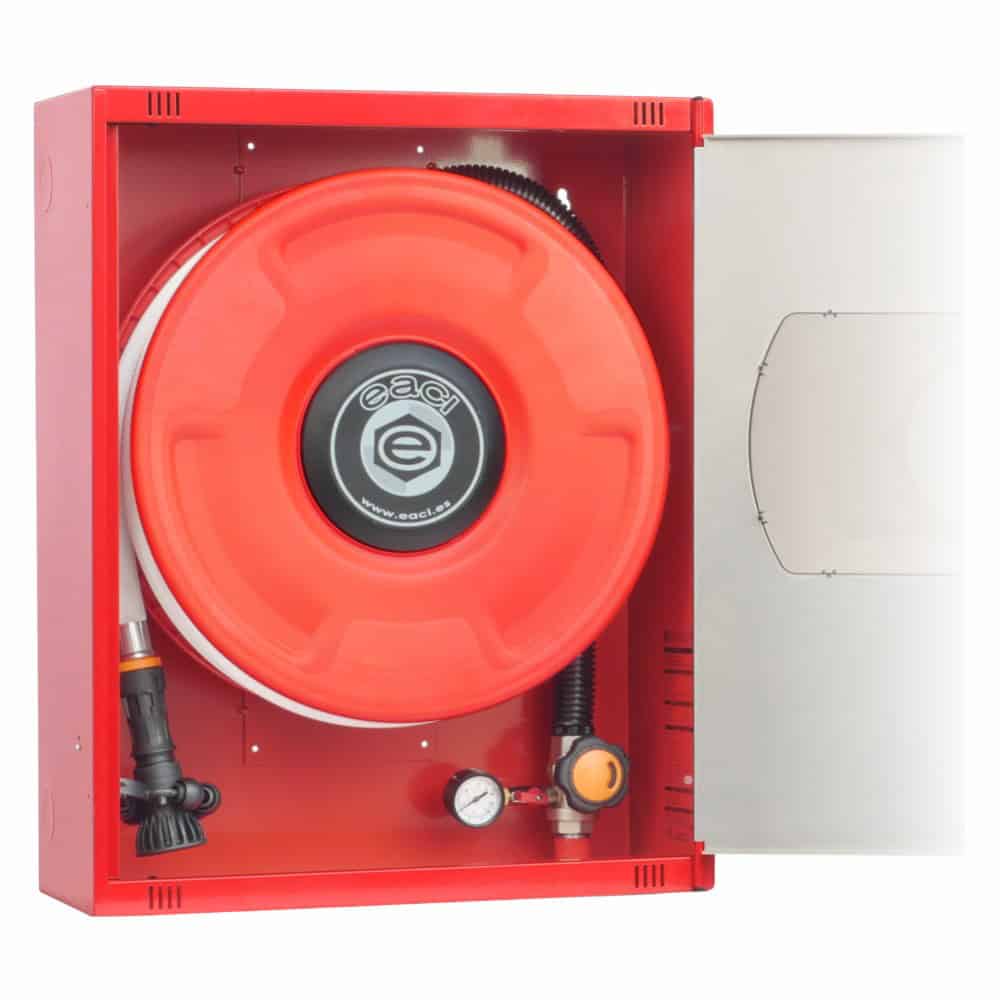

Armario de configuración vertical.
Dimensiones Altura= 710, Ancho= 560, Fondo= 245 mm.
Fabricado en chapa de acero. Pintado con Poliéster RAL 3000.
Color opcional RAL 9010.
Puerta encastrada con VISOR en ABS conformado Multiblend.
Acabado puerta: Acero Inoxidable AISI 430 «Grafilado».
Cerradura Glide reversible con moldura y precinto de seguridad.
Sistema ROTEX para alimentación de la BIE.
Sistema Espiroflex (anti-estrangulamiento) para alimentación de BIE.
Carrete fijo Eacisystem con alimentación axial.
Devanadera en termoplástico copolímero según ISO 4892-2 (*)
9 Posibles entradas de alimentación.
Lanza Triplex de triple efecto. Rosca hembra 1” (Ø 10 mm.).
Sistema Guiman para orientación y deslizamiento de manguera.
20 m. manguera semirrígida Ø 25 mm. EN-694.
Pipeta-codo para sustitución rápida de manguera.
Válvula Unión Loca de bola 1” en latón cromado.
Desmultiplicador para accionamiento de válvula, con arrastre metálico.
Manómetro escala 0 – 16 kg./cm2. Rosca 1/4”.
Válvula de corte en latón cromado para manómetro. Rosca 1/4”.
Posibilidad de instalación con toma adicional. (Modelo 690 RIT45)
(*) Resistencia UV exposición a fuentes luminosas de arco de Xenón

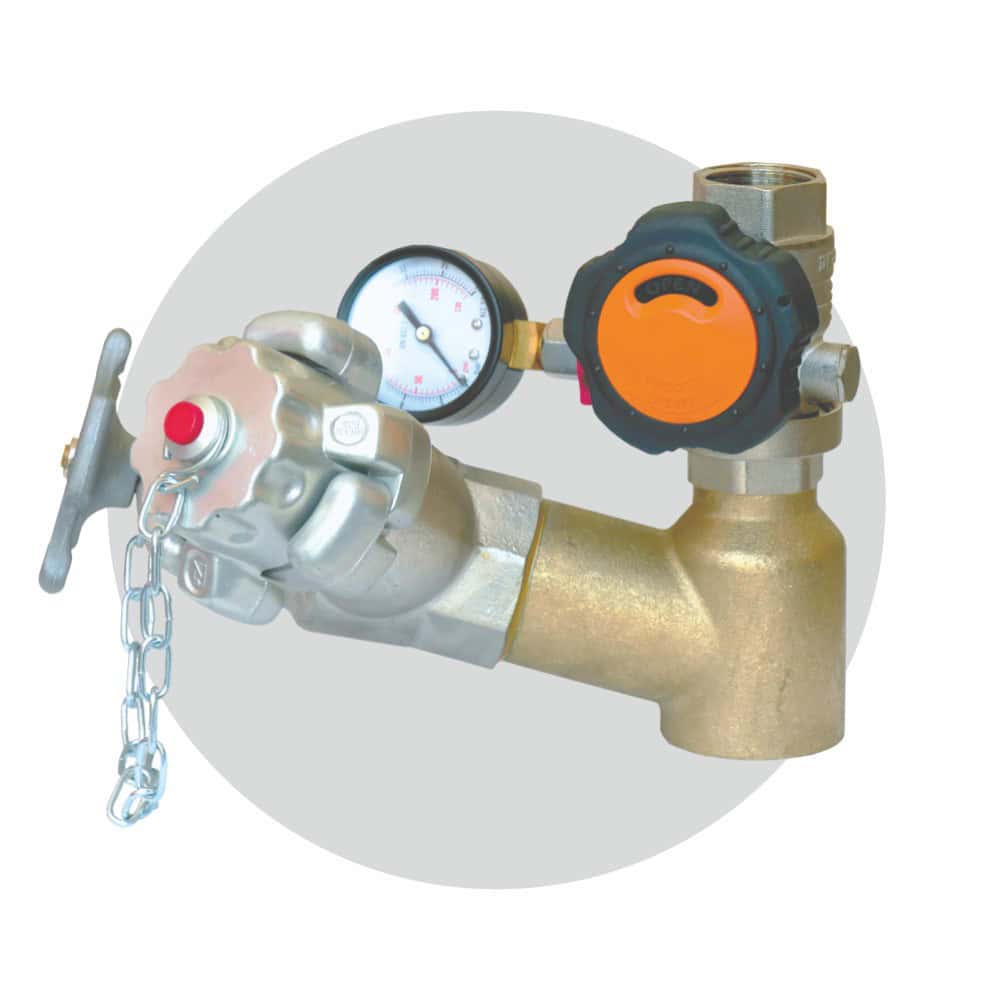

CONFIGURACIÓN TOMA ADICIONAL para modelo 690 RIT45
Toma adicional de 45 mm. en latón Ref. TAD
Válvula de asiento en latón cromado Ref. V45LU, con cierre vulcanizado.
Racor Barcelona Ref. RE45U (Certificado por AENOR, según norma UNE 23400)
Tapón Barcelona DN Ø 45 mm. Ref. T45U (Certificado por AENOR, según norma UNE 23400)

EACISYSTEM

Sistema de distribución de agua en la BIE diseñado para facilitar el mantenimiento. Quitando un simple pasador se extrae la devanadera del armario y se accede a las juntas y partes interiores, sin necesidad de vaciar de agua la instalación.

Sistema ROTEX®

Exclusivo EACI: sistema patentado que, mediante una toma de suministro con libertad de movimiento, permite instalar la entrada de agua desde cualquier orientación o posición sin piezas complementarias.

Devanadera LIGERA

Fabricadas en termoplástico, con óptima estabilidad dimensional: sin abolladuras ni deformaciones, sin deterioro de pintura, sin oxidación, mayor resistencia al impacto y más ligeras que las de chapa de acero.

Codo "EXTERNO"

Pensado para facilitar la sustitución de una manguera de BIE 25, incorpora un codo externo a la devanadera que se conecta mediante tuerca loca, permitiendo un acceso visible y sencillo.

Sistema GUIMAN

Sistema de orientación de la manguera en poliamida para evitar la corrosión. La geometría esférica de sus rolinas garantiza un deslizamiento perfecto en cualquier dirección.

Material INOXIDABLE

Indica que el cofre o armario de la BIE está fabricado en acero inoxidable AISI 304, ofreciendo mayor durabilidad que los realizados en acero al carbono.

GLIDE

Concepto innovador de apertura y cierre de armarios, que transforma un movimiento vertical en horizontal, logrando una estética diferenciadora y totalmente reversible.

ESPIROFLEX

Armadura externa correctora para el conformado de latiguillos de alimentación, que reduce el radio de curvatura y evita estrangulamientos en las posiciones más desfavorables.

Válvula Loca

Evolución de las válvulas convencionales de 1": elimina piezas adicionales como tuercas de unión y evita montar a posteriori manómetro, válvula de corte o volante, optimizando la instalación.
